农村自建房屋设计实景图，附全套设计图纸。

今天乐美宅分享的客户陈先生发来的二层自建别墅实拍过程，陈先生老家在江西农村，由于陈先生老婆喜欢带有带有露台和挑空客厅的户型，所以就在我们乐美宅别墅网选中了我们这款100平方米左右的二层别墅图纸。

业主拿到图纸后，在2018.6.20开始施工的，包工包料，不包门窗和外墙真石漆，一共30W，主要包括（建筑主体、电气/水路铺设，坡屋顶现浇 盖瓦，化粪池，污水池，外墙文化砖部分）。

下面我们一起来看看实拍过程吧~



开始挖地基，地基的铺底和圈梁分两次浇。





接着开始回填土，夯实之后浇了地坪，开始砌墙之后进度比较快了。



采用的是安徽红砖砌墙，都说安徽砖质量好、外形漂亮，价格0.58元/块。一层墙体砌完了，工头不准备给门窗做过梁，最后商量之后1.5米以上的门窗共11个1.8米长的，定制预制板大概2.1米，小于1.5米的用2-3根钢筋挑砖，搞定。强电箱和弱电箱预留在楼梯处了，稍微分开点距离以防电磁干扰。

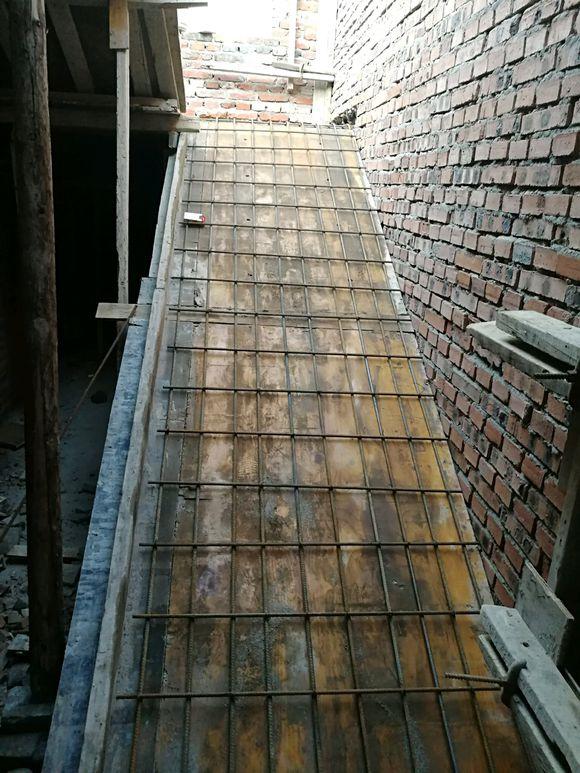

立模板，然后钢筋工扎钢筋。

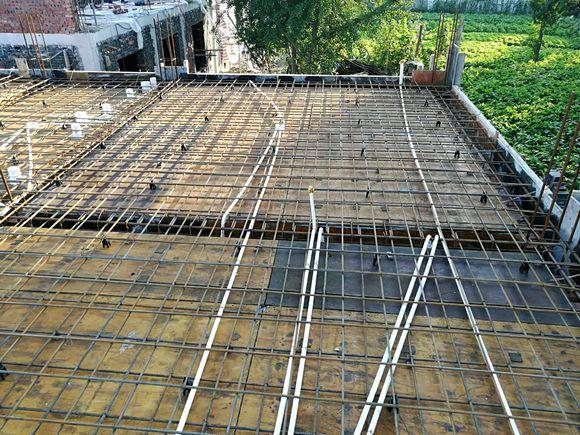

绑好钢筋、安装好排水管后，开始现浇屋面，现浇完成之后铺设土工布浇水保养现浇面，养护7-10天，主要就是保持土工布湿润状态。



一层屋面水泥自拌的混凝土保养了1周后开始二层砌墙。

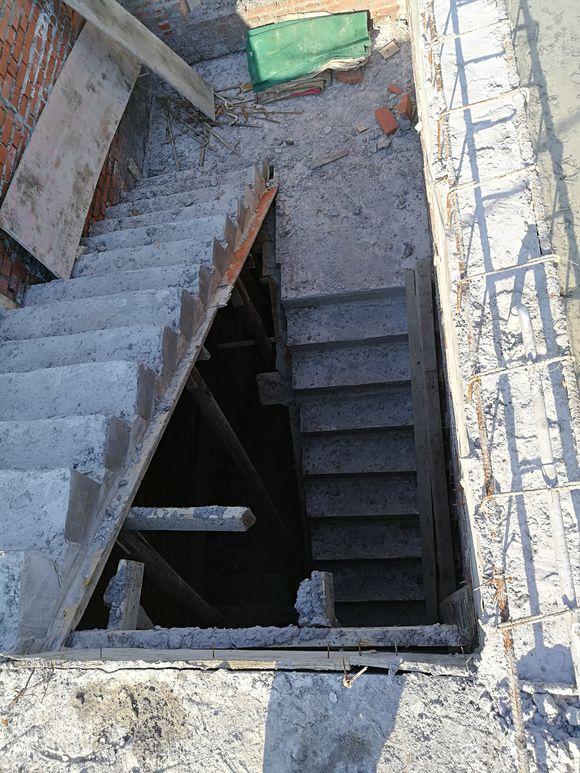

挑高客厅模版立的差不多，二楼砖墙到顶，剩下的必须等客厅现浇结束才好砌，砌墙用的325水泥，现浇用的425水泥。





主体差不多成形了。



坡面屋顶支模，骨架弄出个大概样子，按业主要求放了一个老虎窗，方便以后上屋顶维修太阳能、清理落水管什么的。





屋顶钢筋扎完了，梁是2根18 2根16的钢材，面是8号双层；加装了一个老虎窗，做的简单平台老虎窗。

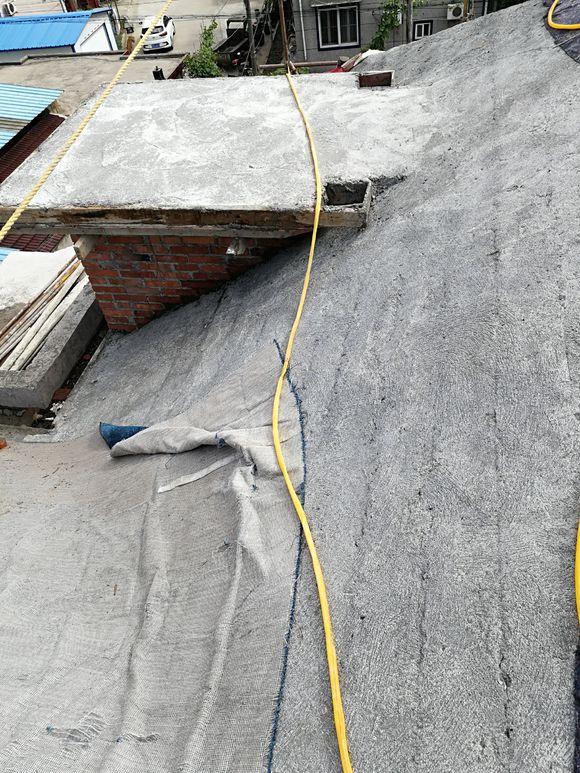

屋顶现浇完毕，厚度约么着也就10cm吧，老虎窗两面墙砖砌，大概一砖12墙。





内墙刷灰，另外外墙檐口和窗台檐口准备上墙了，用膨胀螺丝固定，做构件的负责安装，打算屋面铺设SBS防水卷材 外墙水泥构件上墙。





三面外墙刷灰构件完成，包括腰线和窗台线条





由于保温层的存在，挂瓦条用木条的话钉子不受力，商量了下直接墨水弹线、用水泥砂浆堆砌挂瓦条

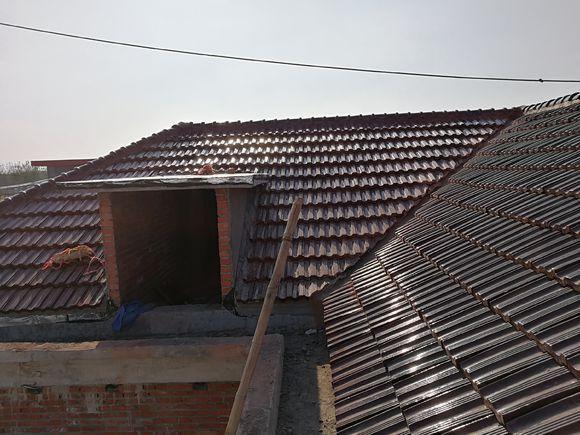

瓦片采用宜兴烧制的琉璃瓦，估计3-3.5元/片，另外少量的正脊瓦和斜脊瓦，3通几片。



外墙装修已完成，采用文化石和真石漆装饰，断桥铝窗，白色石材露台护栏，内设排水口。

准备建房的朋友可以参考参考!

下面我们来看看原设计图：

原效果图：



这款户型设计独特，有多个落地窗设计，还有高低错落的露台，拱形门廊精致大方，一楼室内采用错层设计，格局分明。

开间进深：10m×10m

占地面积：96㎡

建筑面积：175㎡

结构形式：砖混结构

主体参考造价：20万元

平面布局图：

一层平面图

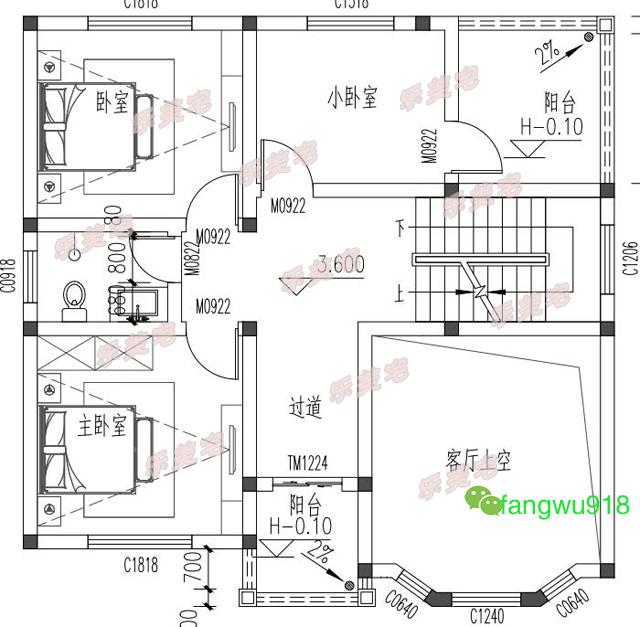

二层平面图
