欧式5层双拼别墅效果图，创造更为舒适的居住环境。



项目名称：广东潮州陈家欧式别墅

项目经理：郭翔

图纸编号：1622

建筑面积：1529.9㎡

占地面积：309㎡

建筑尺寸：17.5m×20.7m

建筑结构：框架结构

参考造价：275.4万元（室内装修费用另计）

项目概况

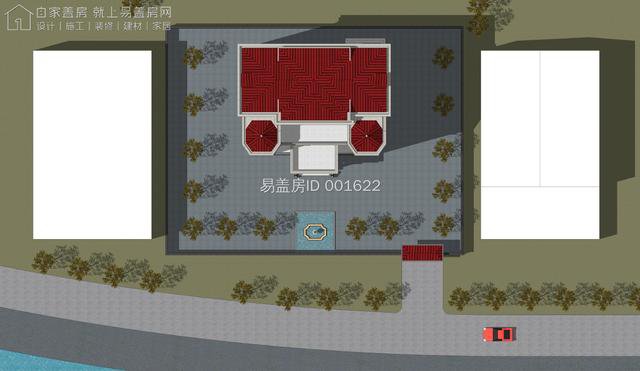

△总平面示意图

基地情况：

东：空旷场地

西：空旷场地

南：空旷场地

北：空旷场地

项目简介：

业主在项目前期与设计师详细沟通了平面布局上的需求及想法，希望在顶层增设堂屋功能；此外，业主在立面上偏爱气派的欧式造型风格。设计师根据场地情况，及业主的需求与喜好，将项目形式确定为5层欧式别墅。

平面布局

户型概况：

5层 / 11室 3厅 13卫 3厨 1堂屋 4设备 3衣帽 1备用间 2书房 2休闲区 2阳台 1露台



△一层平面图

一层以接待功能为主，设计师将南侧的门厅、餐厅和客厅进行一体化设计，与欧式旋转楼梯相邻；东北侧的会客厅内部增设次入口，合理的布局让业主享受到更优质的生活。



△二层平面图

二层以居住待客功能为主，整层布置2间卧室套房，中部预留较大面积的挑空客厅区域，与东南侧的开放空间相呼应，极大提升了室内的开阔和通透感。



△三层平面图



△四层平面图

三、四层以居住休闲功能为主，均布置3间卧室，搭配独立的餐厨空间、中部的起居室、书房；同时南部采用开放式阳台，极大提升室内采光效果。

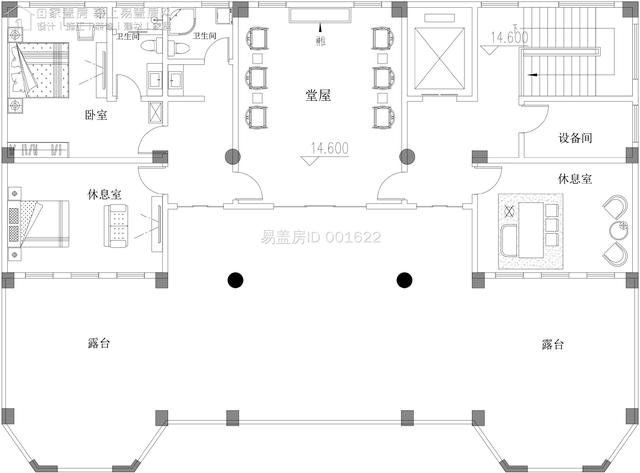

△五层平面图

五层以休闲居住为主，设计师在北侧中部增设堂屋功能；南侧预留的广角露台空间，丰富多功能性的同时，为业主创造了更为舒适的居住体验。

造型设计



△南侧效果图

建筑为欧式风格，立面通过建材商城优质的浅色真石漆，搭配经典壁柱等多种欧式元素构件，落地窗的设计让室内更加明亮。



△东南侧效果图



△鸟瞰图

屋顶选用了鲜艳的颜色，与周围建筑相呼应，根据功能划分出多个屋顶区域。通高客厅处选用拱形窗，通透灵动的玻璃中和厚重墙体，以对称的形式布局，使得建筑正面更加平衡。



△鸟瞰图



△西北侧效果图

设计师有意控制整体面积，同时在建筑周围预留了庭院的空间，并搭配休闲、景观区域、停车位等庭院功能，丰富业主家的居住体验。



△东立面图



△西立面图



△南立面图



△北立面图

设计师问答

1.作为主创设计师，你觉得本项目在施工的过程中需要注意哪些问题？

答：本项目的门厅尺寸跨度较大，因此一定要严格按图施工，避免对整体的建筑结构产生影响，造成不稳的影响。

2.本项目如果造型和功能不变的情况下，你觉得可以最小压缩到多少面积？

答：在功能造型不变的情况下，每层可以缩小30平方米。

3.本项目在结构上做了哪些优化？

答：项目前期业主表示想要筏板基础搭配独立基础建造。我在了解到基地情况后，与业主进行沟通，结构最终确认为独立基础。
