170.8㎡3层欧式别墅设计图纸，凸显出其独特的韵味。



项目名称：福建宁德吴家欧式别墅

项目经理：何鸿波

图纸编号：1714

建筑面积：467.6㎡

占地面积：170.8㎡

基地面积：513㎡

建筑尺寸：13.7m×14.9m

建筑结构：框架结构

参考造价：84.2万元（室内装修费用另计）

项目概况



△总平面示意图

基地情况：

东：邻家住宅

西：空旷场地

南：村内道路

北：村内田地

项目简介：

业主在项目前期与设计师沟通了详细的空间需求，并提供了自己手绘的大致平面图；希望呈现出简约雅致之感，同时在外立面装饰上有一定想法。设计师根据场地情况，及业主的需求和喜好，将项目形式确定为3层欧式别墅。

平面布局

户型概况：

3层 / 7室 1厅 8卫 1厨 1储藏 2衣帽 1备用室 2书房 1休闲 2阳台 1露台



△一层平面图

一层主要为待客休闲空间，由南侧入户进入西南侧的挑空客厅区域，东南侧布置1间长辈套房，搭配独卫使用，保证居住的独立性；西北侧预留了1间备用室，内部增设飘窗设计，使得居住空间更加舒适。



△二层平面图

二层以居住办公为主，共布置3间卧室，其中东侧预留2间卧室套房，东北侧的卧室套房搭配书房、独卫和阳台使用；南侧中部的过厅增设休闲区空间，极大提升室内通透感的同时，丰富其休闲功能。



△三层平面图

三层以居住休闲为主，共布置3间卧室，西南侧增设大面积的露台空间，提升室内采光效果的同时，为业主提供了晾晒、观景场所。

造型设计



△南侧效果图



△鸟瞰图

建筑整体为欧式风格，立面采用浅色真石漆和文化石搭配欧式元素构件，垂直方向的分界墙与横向线条相互交错，将整个立面进行横竖分隔，获得十分和谐的层次感。



△东南侧效果图



△鸟瞰图



△西南侧效果图

设计师借鉴传统欧式的琉璃窗，取其半弧形窗框设计，搭配南侧露台的宝瓶柱构件，凸显出其独特的韵味。



△西北侧效果图



△室内效果图



△庭院效果图

庭院内部除了预留休闲区平台外，还预留了绿植景观区域，为后期待客休闲提供了便捷。

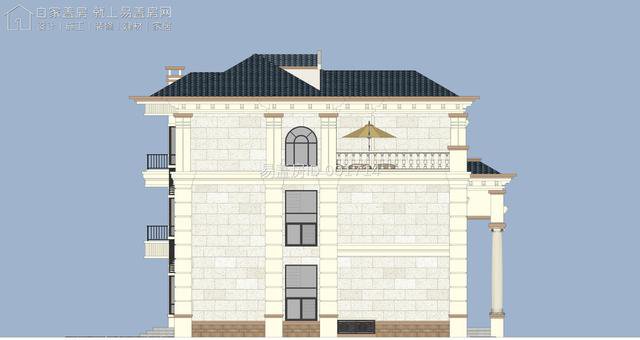

△东立面图



△西立面图

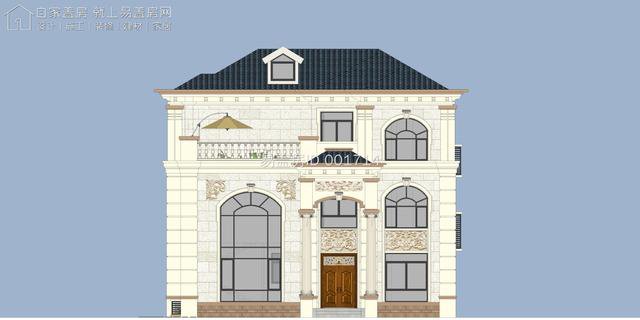

△南立面图



△北立面图

设计师问答

1.本项目从哪方面考虑降低造价的措施？

答：减少柱体设计，控制跨度。

2.设计周期是多久？

答：37天。

3.作为设计师， 你觉得本项目在施工的过程中需要注意哪些问题？

答：水箱放置在闷顶内，因此在施工中需要预先安装好其设备。
