219.3㎡欧式别墅效果图，呈现简约雅致的视觉效果。



项目名称：云南曲靖陈家欧式别墅

项目经理：王芳

图纸编号：1763

建筑面积：582.9㎡

占地面积：219.3㎡

基地面积：530.6㎡

建筑尺寸：15.8m×21.2m

建筑结构：框架结构

参考造价：110.2万元（室内装修费用另计）

项目概况



△总平面示意图

基地情况：

东：邻家住宅

西：村内道路

南：自家庭院

北：村内道路

项目简介：

业主在项目前期与设计师沟通了详细的空间需求，并希望在主房南侧设置为辅助空间；在立面造型上业主希望呈现出简约雅致之感。设计师根据场地情况，及业主的需求和喜好，将项目形式确定为3层欧式别墅。

平面布局

户型概况：

3层 / 6室 3厅 6卫 1厨 1土灶 2储藏 2茶室 2书房 1影音室 1娱乐区 3阳台 2露台



△一层平面图

主房和辅房通过连廊串联起来，一层的餐厅和厨房独立设置于南侧；主房以居住待客为主，共设置2间卧室，其中西南侧的长辈套房与玄关相邻便于出行；中部设置了客厅和茶厅功能，后期通过屏风进行半隔断，增强整体的通透感，使得居住空间更加舒适。



△二层平面图

二层的主房部分与一层基本相同，其中北侧的茶厅也可用于储藏间使用；南侧设置娱乐休闲功能，丰富整层的休闲功能。

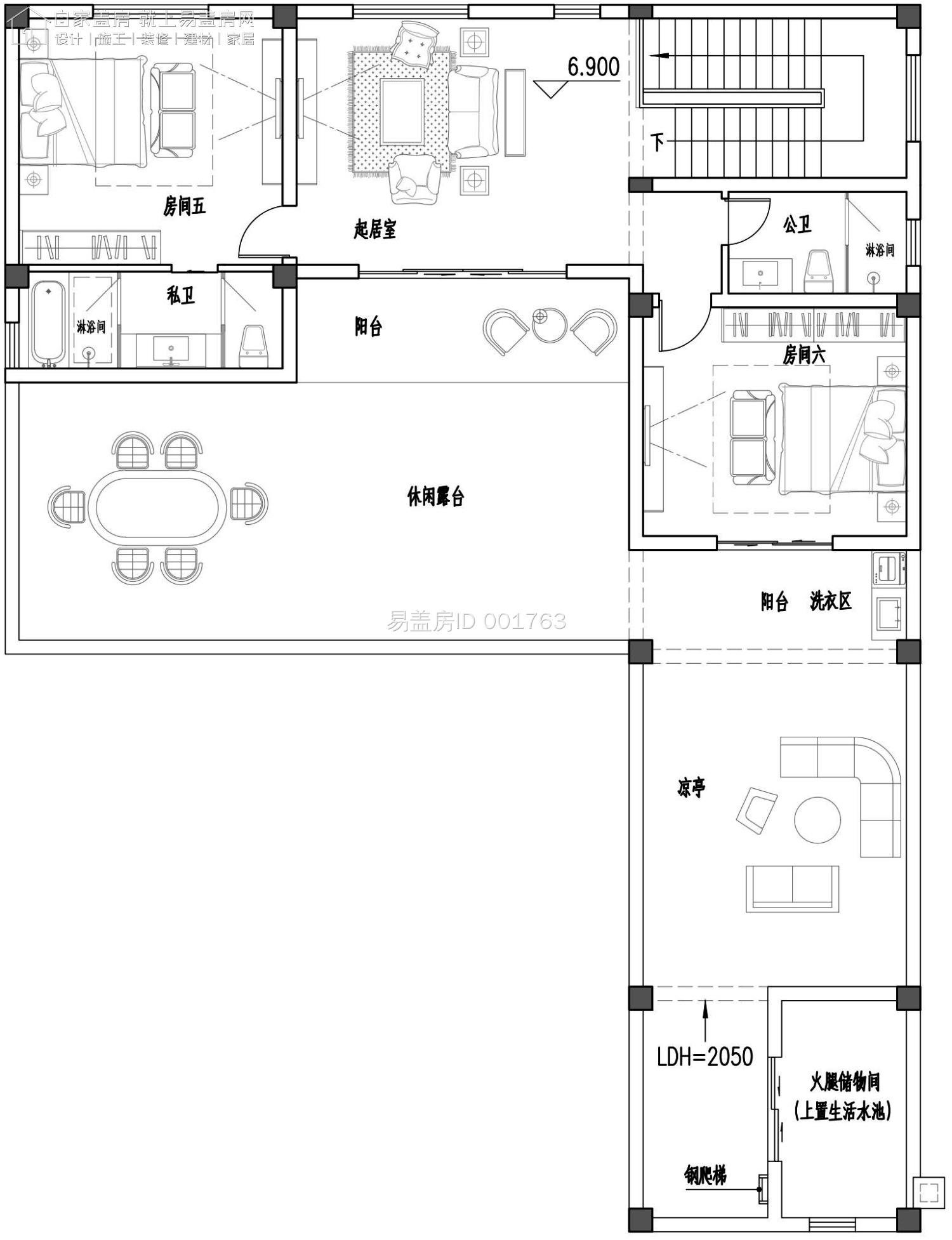

△三层平面图

三层以居住休闲为主，共布置2间卧室，南侧预留了大面积的室外区域，并根据功能划分开，提升室内采光效果的同时，为业主提供了晾晒、观景场所。

造型设计

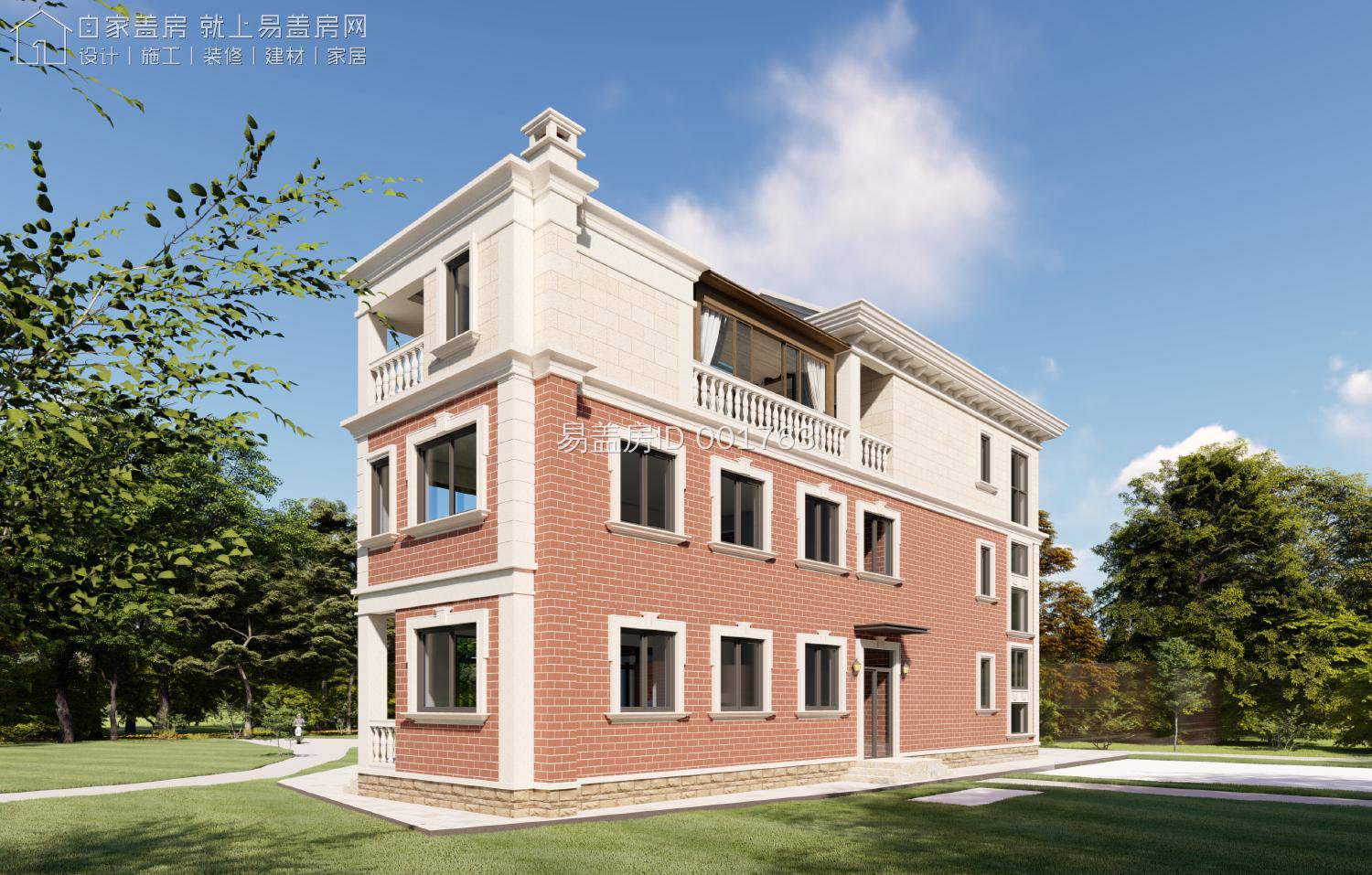

△西南侧效果图



△南侧效果图

建筑整体为欧式风格，立面采用大量的双色真石漆和文化石，搭配围栏、檐口、立柱等欧式元素构件，呈现简约雅致的视觉效果。



△人视图

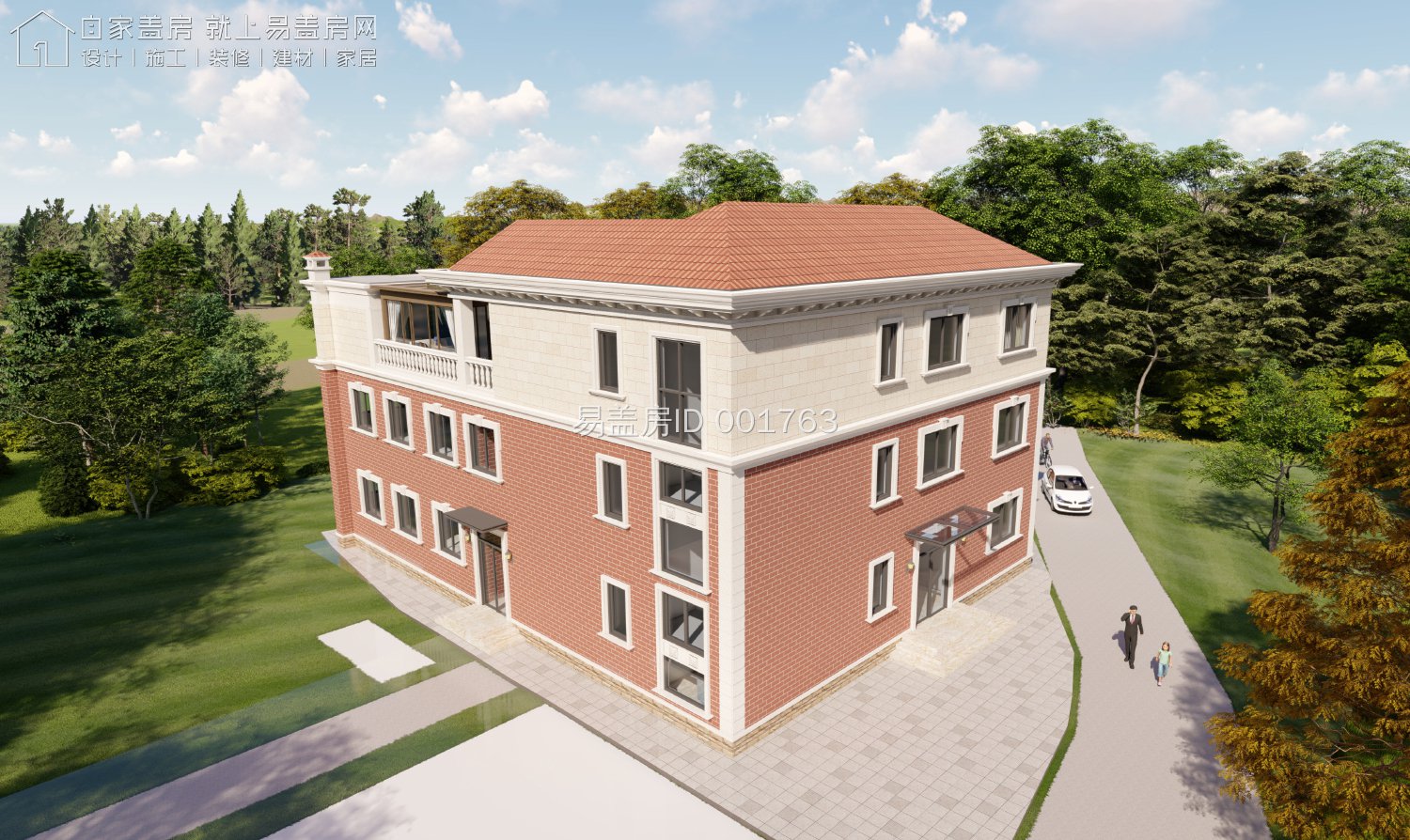

△鸟瞰图



△东北侧效果图

顶层的露台和阳台功能，既使得建筑景观功能大大增强，又为室外休闲活动提供了充足的空间。



△东南侧效果图



△局部效果图

主立面以简约的白色线条，勾勒当代设计的优雅气质，搭配多种大面积开窗设计，在立面造型上为建筑带来更多层次变化。



△东立面图



△西立面图



△南立面图



△北立面图

设计师问答

1.你觉得本项目在施工的过程中需要注意哪些问题？

答：本项目外立面选用的窗套及建材材质均以定制为主，在坡屋顶和排水檐口的工艺上要多加注意。

2.设计周期是多久？

答：32天左右。

3.本项目在结构上做了哪些优化？

答：结构布置规整，柱子及梁位尽量对齐，方便后期施工。
