148㎡自建房户型图纸，营造朴实温暖的风格。



项目名称：海南三亚永平雅居B栋

项目经理：袁君伟

图纸编号：1787

建筑面积：382㎡

占地面积：148㎡

建筑尺寸：18.6m×10.7m

建筑结构：框架结构

参考造价：68万元（室内装修费用另计）

项目概况

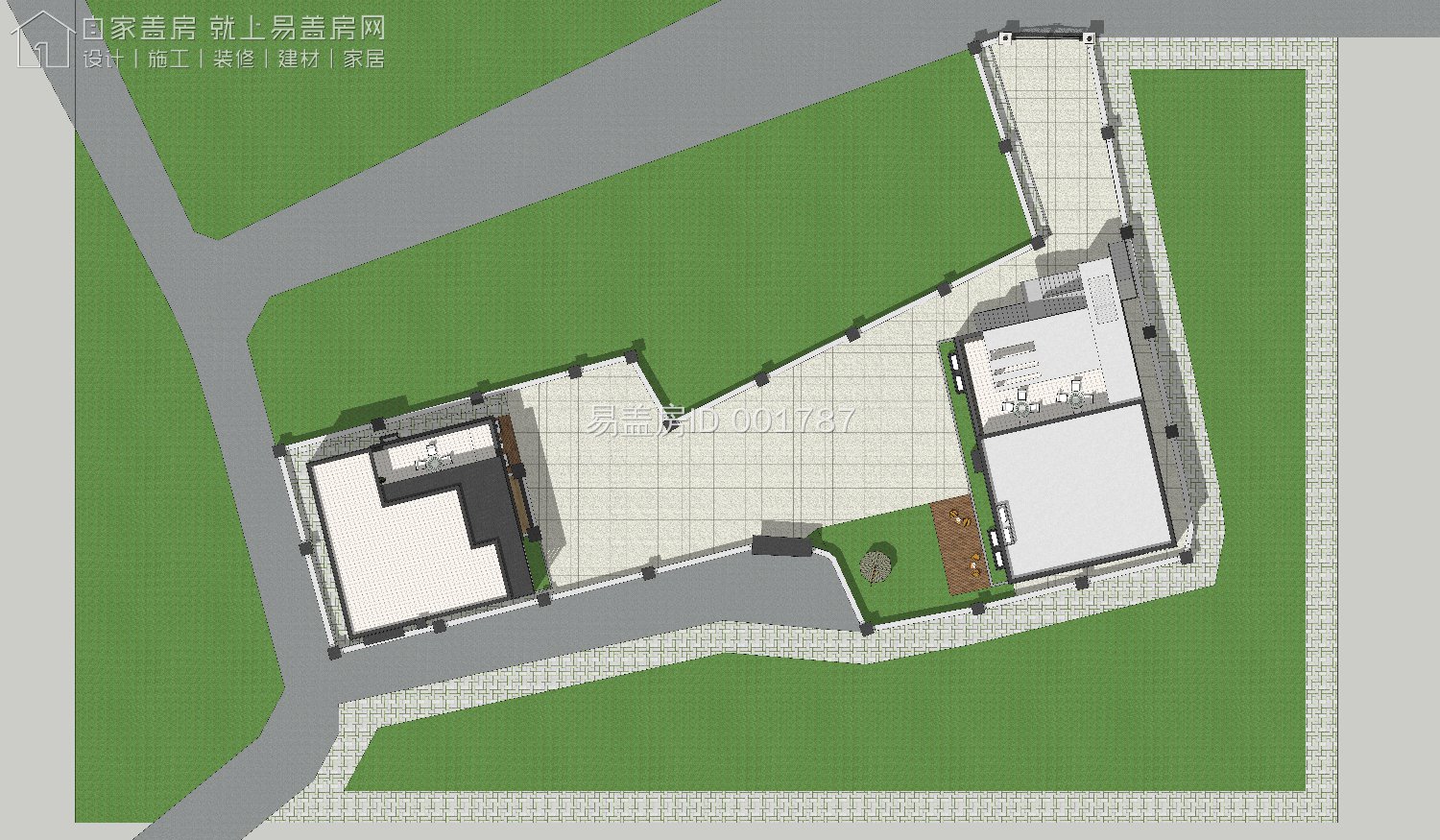

△总平面示意图（右上角为北）

基地情况：

东：空旷场地

西：自家宅院

南：村内道路

北：自家宅院

项目简介：

该项目定位于度假住宿楼，整院共设两栋别墅，本案例仅介绍右侧别墅。业主在项目前期希望在平面布局上设计多个标间；在立面造型上，与永平雅居A栋相呼应。设计师根据项目场地不规则的特殊情况，及业主的需求和喜好，将项目形式确定为3层欧式别墅。

平面布局

户型概况：

3层 / 10室 5厨 12卫 10洗衣 10阳台 1露台



△一层平面图（右上角为北）



△二层平面图（右上角为北）

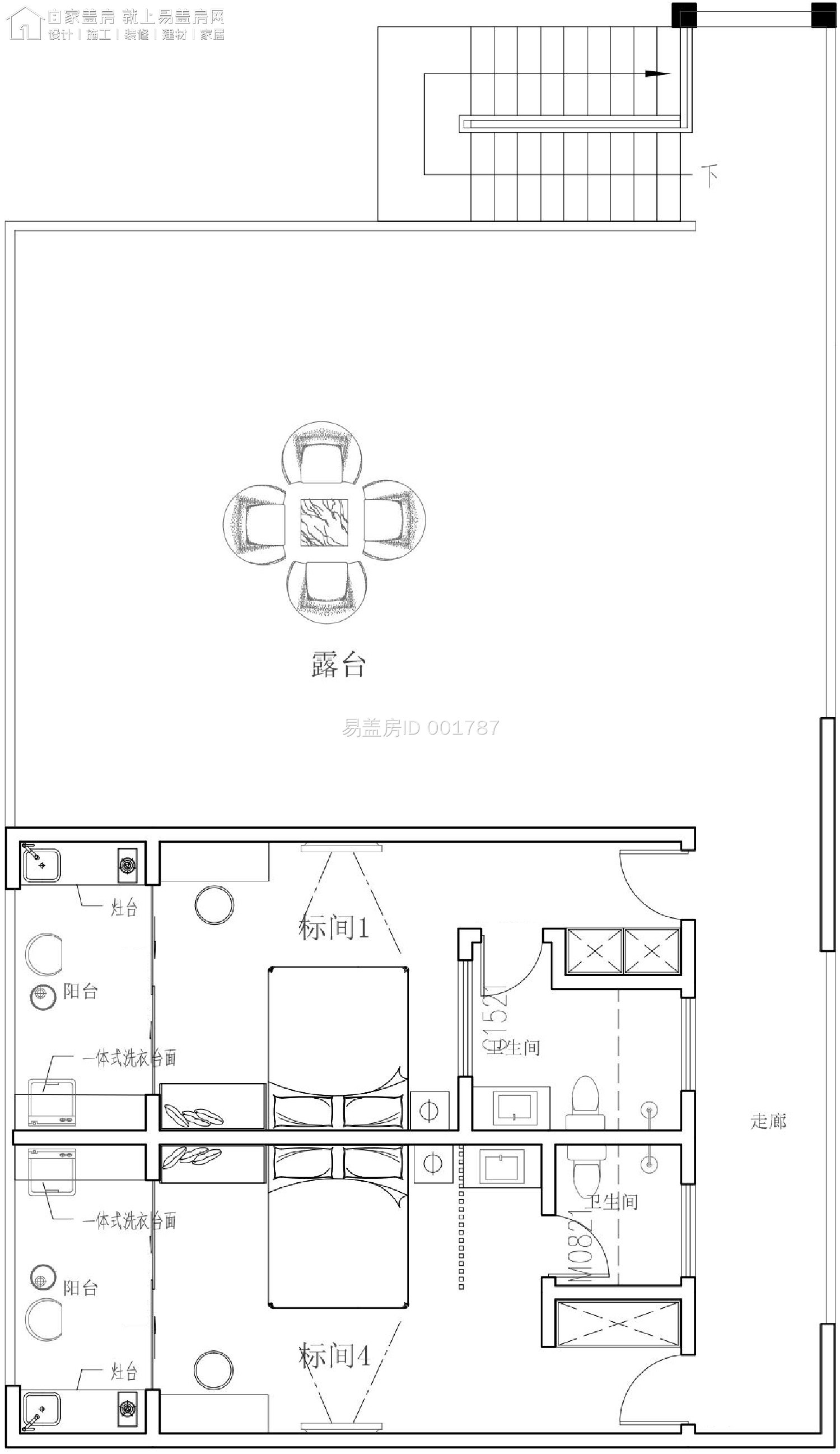

△三层平面图（右上角为北）

整体以居住休闲为主，共布置12室标间，分为3种功能布局。基础款，搭配独卫和阳台使用；升级款，在阳台区域增设洗衣功能；豪华款，在阳台区域增设灶台，便于居住者平时烹饪。顶层的西北侧预留了较大面积的露台空间，既丰富了整个空间的多功能性，又提供给居住者观景、娱乐的室外空间。

造型设计

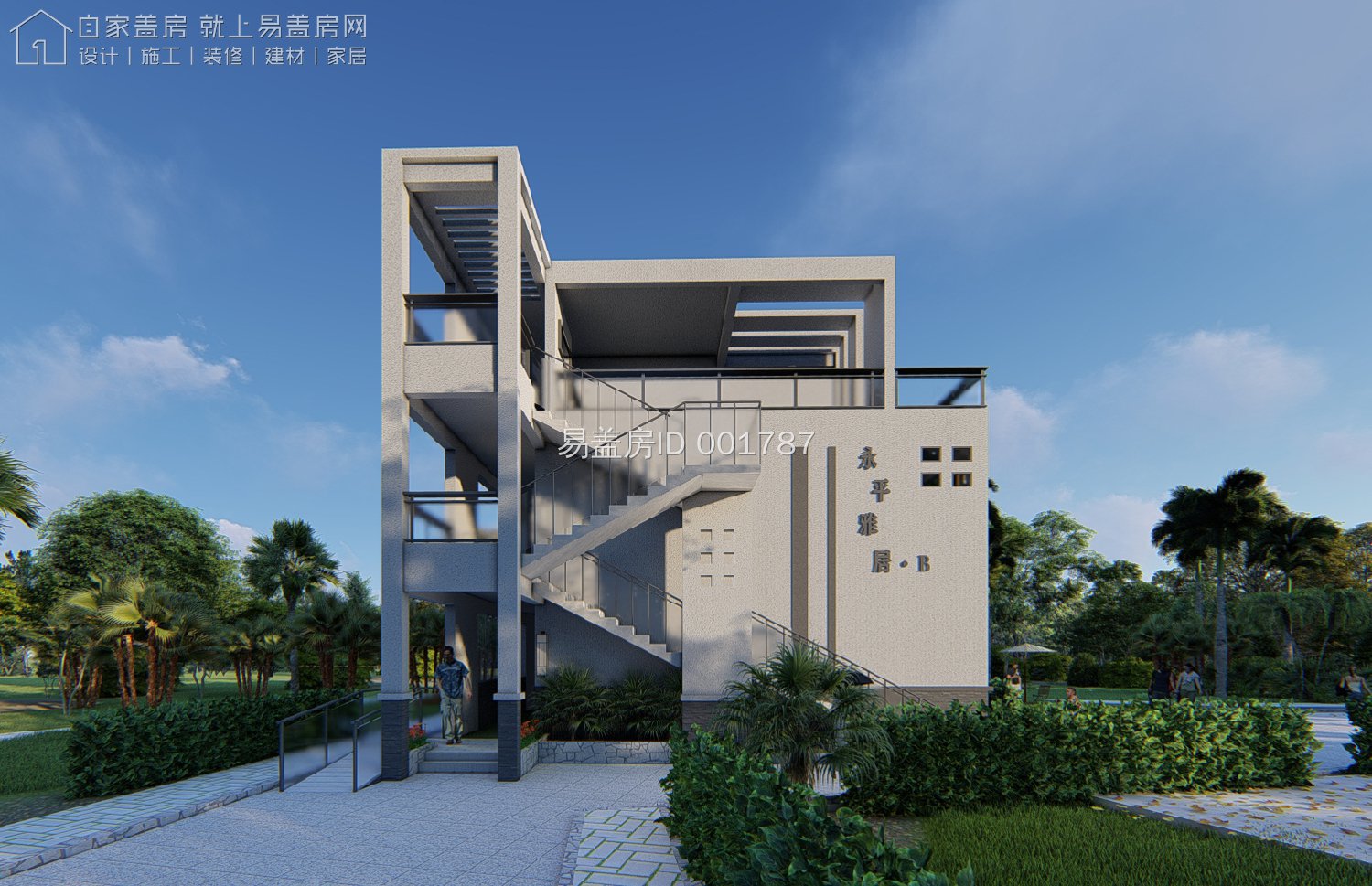

△西侧效果图

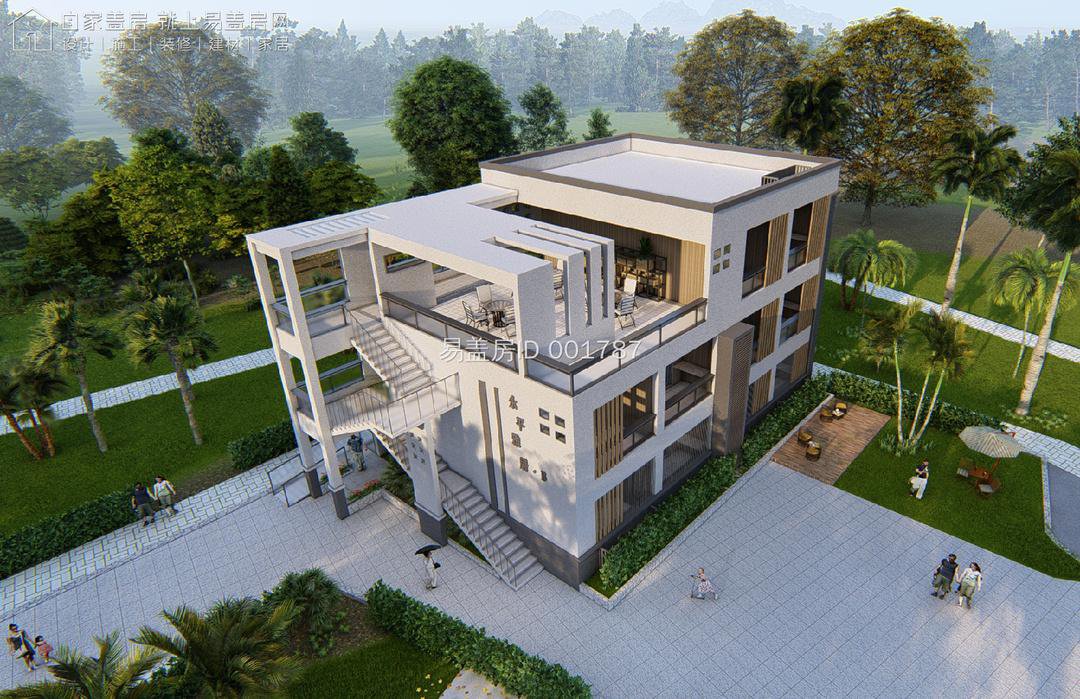

△鸟瞰图

建筑为欧式风格，整体简约温馨，立面采用大量的白色真石漆，搭配木色元素等现代元素，营造朴实温暖的风格，使人置身其中感受到家的归属感。



△西侧效果图



△人视图



△东侧效果图

建筑四周预留了大面积的庭院区域，其中设置了大量的绿植景观。主立面的大面积开窗搭配室外阳台空间，突出整体造型的层次感。



△北侧效果图



△西北侧效果图



△局部效果图

顶层的露台和平屋顶将统一的体块打破，搭配多处不同形式的镂空设计，享受光与影带给我们的震撼。

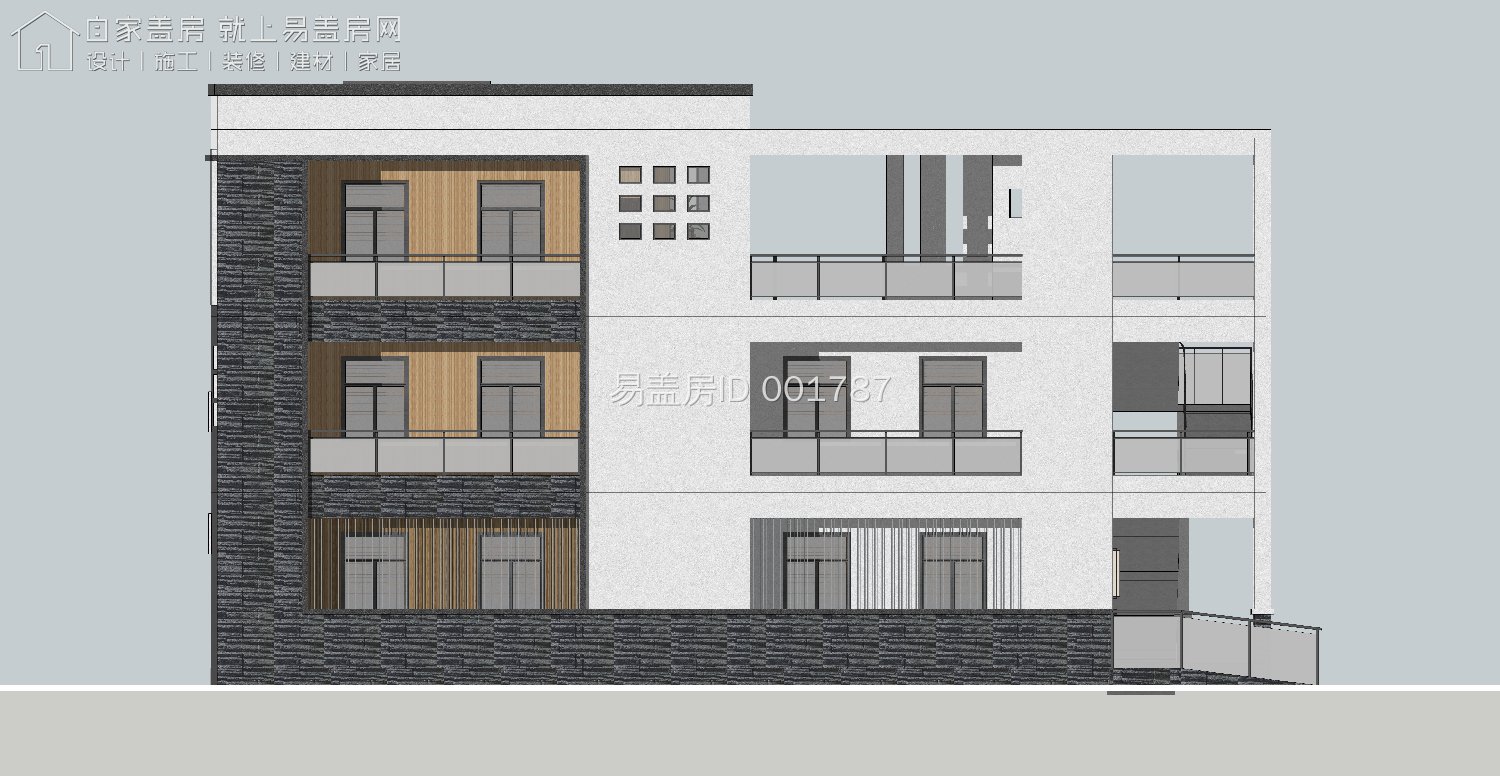

△东北立面图



△西南立面图



△东南立面图



△西北立面图

设计师问答

1.本项目在设计中运用了什么新型建材和工艺？

答：顶层造型板采用了铝单板，耐热性好，便于清洁。

2.设计周期是多久？

答：1个月左右。

3.本项目设计过程中遇到了哪些困难？后期是如何解决的呢？

答：我考虑到建筑受到红线限制，因而多出的楼梯部分设计有一定难度。综合考虑后，故我将首层的楼梯采用单跑梯设计，这样也可解放周围的空间。
